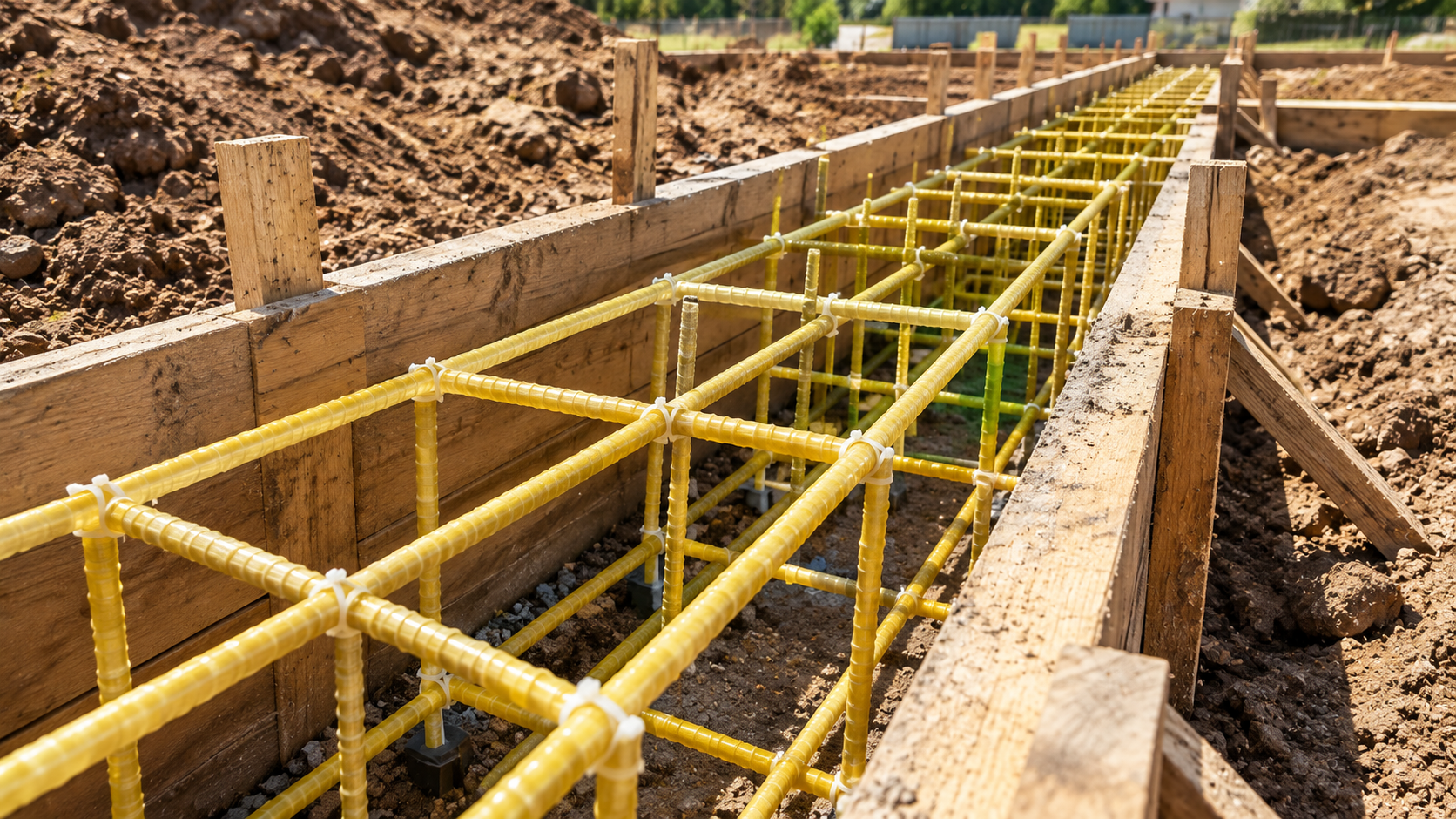

Ленточный фундамент с композитной арматурой: пошаговое руководство + расчёт

Введение: ленточный фундамент — классика частного строительства

Ленточный фундамент — самый распространённый тип для домов из кирпича, газобетона, бруса. Он надёжен, проверен веками, подходит для большинства грунтов. А с композитной арматурой он становится ещё и экономичным.

В этой статье — полное руководство: расчёт, схема армирования, монтаж, ошибки, стоимость. С опорой на СП 295.1325800.2017 (Правила проектирования композитной арматуры).

📐 Шаг 1: Расчёт фундамента

Собираем нагрузки

• Вес дома: стены, перекрытия, крыша, отделка
• Полезная нагрузка: мебель, люди, техника
• Снеговая нагрузка: по СП 20.13330 (для Беларуси 1,2-1,6 кН/м²)
• Ветровая нагрузка: небольшая, но учитывается

Определяем ширину и высоту ленты

Простое правило: ширина ленты = ширина стены + 10 см. Для газобетона 40 см — лента 50 см. Для кирпича 51 см — лента 60 см.

Высота ленты: 60-180 см, заглубление ниже уровня промерзания грунта (для Беларуси — 1,0-1,2 м).

Рассчитываем арматуру

Для дома 10×10 м (периметр 40 м), лента 50 см:

📋 Шаг 2: Схема армирования

Продольная арматура (Ø 8 мм)

По СП 295 п.6.1.7-6.1.9 — продольная арматура воспринимает растягивающие усилия в фундаменте.

• 2-4 стержня по периметру
• Расстояние между стержнями ≤ 400 мм (по СП 63 п.10.3.8)
• Защитный слой бетона — 40 мм снизу и с боков (по СП 63 п.10.3.2 в грунте)

Поперечная арматура (Ø 6 мм)

Хомуты — фиксируют продольные стержни и воспринимают поперечные усилия.

• Шаг хомутов: 200-400 мм
• Форма: прямоугольные или П-образные

Углы — особое внимание

По СП 63 п.10.4.2 углы ленточного фундамента — зона максимальных нагрузок. Здесь нужно:

• Гнутые элементы (Г- или П-образные) из композита
• Или усиленный нахлёст продольной арматуры (≥30 диаметров = 240 мм для Ø 8 мм)

🔨 Шаг 3: Пошаговая инструкция

Шаг 1: Разметка

Колышки по углам + шнур. Проверить диагонали (для 10×10 должно быть 14,14 м).

Шаг 2: Земляные работы

Выкопать траншею на глубину промерзания + 20 см. Для 10×10 м — около 25 м³ земли.

Шаг 3: Песчано-щебёночная подушка

• Песок 15 см + пролить водой
• Щебень 10 см
• Утрамбовать виброплитой
• Уложить геотекстиль

Шаг 4: Опалубка

• Щиты из ОСБ или доски 25 мм
• Распорки через каждые 60-80 см
• Проверить геометрию

Шаг 5: Установка композитной арматуры

1. Нижний пояс: 2 продольных стержня Ø 8 мм на фиксаторах (защитный слой 40 мм)
2. Хомуты: Ø 6 мм с шагом 300 мм, привязать пластиковыми стяжками
3. Верхний пояс: 2 продольных стержня Ø 8 мм
4. Углы: усиленный нахлёст ≥240 мм или гнутые элементы
5. Проверка: все стяжки затянуты, геометрия соблюдена

Шаг 6: Заливка бетона

• Бетон М300 (B22,5) или М350
• Заливать непрерывно, слоями по 30-40 см
• Уплотнять глубинным вибратором
• Не допускать сдвига арматуры

Шаг 7: Уход за бетоном

• Накрыть плёнкой через 4-6 часов
• Поливать водой 3-7 дней
• Полная прочность — 28 суток

⚠️ Топ-7 ошибок при армировании ленточного фундамента

Ошибка 1: Сварка композитной арматуры

Никогда не сваривайте композит! Стекловолокно плавится, стержень разрушается. Только стяжки или проволока.

Ошибка 2: Недостаточный защитный слой бетона

СП 63 п.10.3.2 для фундаментов в грунте: защитный слой 40 мм. Если меньше — бетон скалывается, оголяется арматура, корродирует (для металла) или теряет сцепление (для композита).

Ошибка 3: Прямые углы без усиления

Углы — зона максимальных растягивающих усилий. Гнутые элементы или усиленный нахлёст — обязательны.

Ошибка 4: Нет фиксаторов

Без «стульчиков» и «звёздочек» арматура лежит на земле. Защитный слой не соблюдается. Используйте фиксаторы обязательно.

Ошибка 5: Слишком редкие хомуты

Шаг 300 мм — норма. Реже 500 мм — арматура может «поплыть» при заливке. По СП 63 п.10.3.13 — шаг хомутов ≤ 500 мм и ≤ 0,75h₀.

Ошибка 6: Экономия на бетоне

М300 — минимум для фундамента. Дешевле М200 использовать нельзя, будет крошиться.

Ошибка 7: Нет нахлёста при соединении

Нахлёст композитной арматуры: не менее 30-50 диаметров (по СП 295 п.8.2.21). Для Ø 8 мм — минимум 240 мм, лучше 400 мм.

💰 Шаг 4: Стоимость

Сравнение композита и металла

Плюс экономия на транспорте и монтаже

• Композит 450 м Ø 8 мм = 40 кг (привезти в багажнике)
• Металл 450 м Ø 12 мм = 400 кг (нужна Газель)
• Монтаж композита в 2 раза быстрее
